Leggere la Cartografia
Leggere la Cartografia

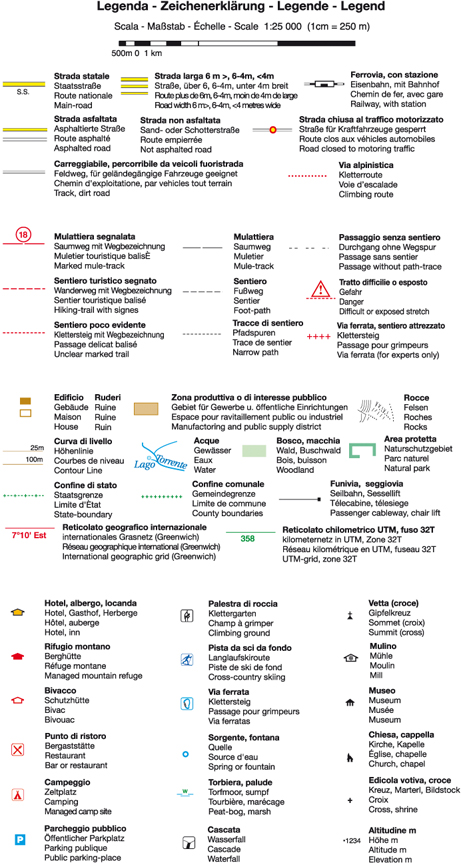

Pensata per facilitare la lettura, la legenda è organizzata per gruppi. Le strade vengono classificate per importanza e larghezza, così come la sentieristica suddivisa per tipo di colore e tratto: in rosso i sentieri con segnaletica ufficiale affiancati dal numero o simbolo, in grigio i sentieri senza segnaletica oltre a 4 tipologie di tratteggio per identificare i diversi gradi di difficoltà.
Con la simbologia si mettono in evidenza le strutture ricettive sia di tipologia escursionistica, turistica e sportiva. Vengono indicati i punti di interesse culturali quali chiese o musei, le emergenze naturali tipo vette e cascate, le palestre di arrampicata sportiva e le piste da sci di fondo, tutte con apposita simbologia.
Le carte riportano il reticolo geografico con intervallo di 5°, in colore rosso; il reticolo UTM-WGS84 con intervallo di 1km in colore verde è evidenziato in copertina con la dicitura GPS-compatibile per la necessità di utilizzo con strumentazione satellitari.
 |
Tutta la viabilità pedonale riportata sulle carte è stata registrata a piedi o in mountain bike con apparecchiatura satellitare GPS.
Il disegno grafico, oltre alle ombreggiature, contiene la rappresentazione di rocce, ghiaie, calanchi ed altri elementi indispensabili per capire immediatamente la natura del territorio.
|
|
|
Questo simbolo identifica la stampa su di un supporto cartaceo Pretex ® resistente all'acqua. Il prodotto non evidenzia però i problemi di riflesso della luce tipici di una qualsiasi carta stampata su supporto plastico.
|
